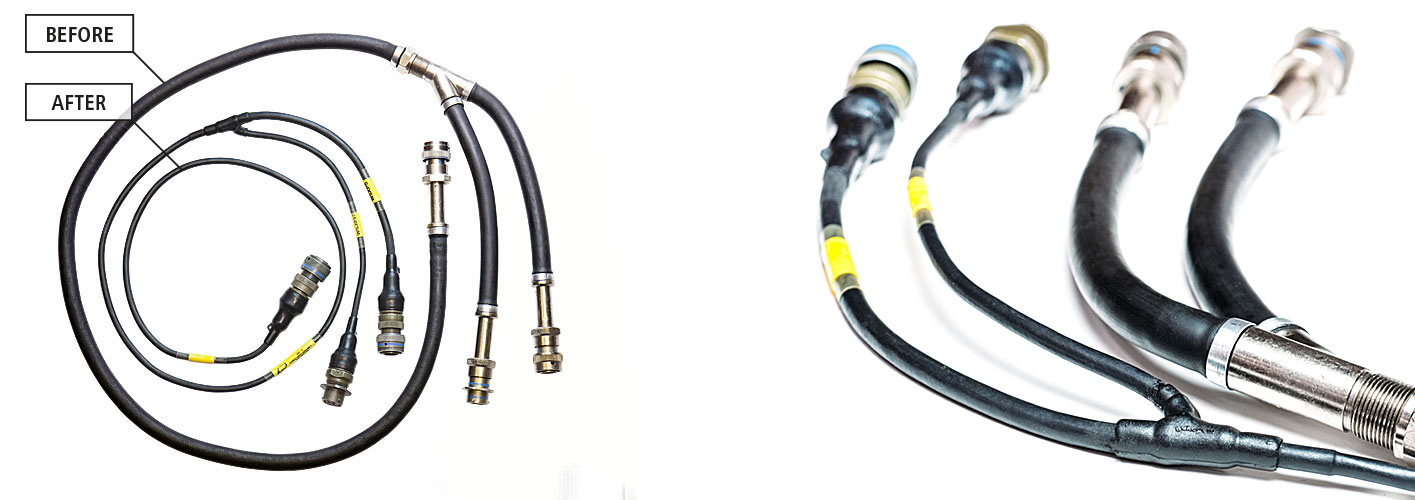

    • Kabelbäume
    • Services
      • Produktion
      • Kundentraining
      • Prüfung
  • Jobs
  • Kontakt
  • Englisch
  • Menü Menü

PRODUKTE & TECHNOLOGIE

Raytech liefert hochmoderne Produkte, die die Leistung und Belastbarkeit gewährleisten, mit denen die leistungsstärksten Fahrzeuge der Welt betrieben werden.

Unser umfangreiches Sortiment an elektrischen Systemen ist weltweit für seine unschlagbare Qualität bekannt. Wir sind stolz auf unsere Leistungsfähigkeit: Wir liefern nicht nur exzellente Produkte, sondern sorgen mit unserem 6.000 m² großen Lager für die Abdeckung aller kabelbaumrelevanten Komponenten unserer Kunden – und die Lieferung unserer Waren innerhalb kürzester Zeit.

Unabhängig von der Branche – kommerziell oder militärisch; oder der Plattform – vom Rennwagen bis zum Flugzeug – unser Team von Vertriebsexperten steht Ihnen jederzeit mit Rat und Tat zur Seite und bietet Ihnen spezialisierte Lösungen, innovative Technologien und Sonderteile.

Aluminium Guss

Von der Optimierung des einfachsten Designs bis zur Herstellung der anspruchsvollsten Komponenten – fertigt Raytech hochwertige Aluminiumgussprodukte selbst in Kleinstserie.

Unser hervorragendes Ingenieursteam liefert maßgeschneiderte Lösungen und wir gewährleisten die Qualitätskontrolle während des Gießprozesses mit: Funkenemissionsspektrometer, Computertomographie und Echtzeit-Röntgen, KMG-Maschinen und Zugprüfungen.

Durch unsere umfangreichen CAD-Ressourcen unterstützen wir alle Projekte vom Entwurf bis zum endgültigen Gussmodell und unterstützen unsere Kunden während der gesamten Konstruktions- und Entwicklungsphase.

Unsere Gießerei bietet schnellen Prototypenguss, Werkzeugherstellung, Gusskonstruktion und -entwicklung, Präzisionssandguss und alle notwendigen Engineering- und Montagearbeiten, um das feinste Aluguss-Endprodukt zu liefern.

Download the PDF brochure

Raytech’s CTIS

CENTRAL TIRE INFLATION SYSTEM

OverviewDisplayPCURadventileVorteile
ZurückWeiter

ANPASSEN DES REIFENDRUCKS VIELFÄLTIGE EINSTELLUNGEN AUF JEDEM GELÄNDE

Raytech’s Central Tire Inflation System Technologie

Die CTIS-Technologie (Central Tire Inflation System) von Raytech maximiert die Fahrzeugmobilität, indem sie den Reifendruck an jedes Gelände anpasst. CTIS von Raytech ermöglicht es Benutzern, den Reifendruck je nach Fahrzeuglast, Geländetyp und Nutzung auf das ideale Niveau einzustellen. Der Druck in jedem Reifen wird unabhängig von der Fahrzeugbeladung und dem Gelände (z. B. Schlamm, Sand, Schnee, Sumpf usw.) geregelt.
Ob auf befestigten Straßen oder in unwegsamem Gelände, die CTIS-Technologie von Raytech erhöht die Manövrierfähigkeit, schont Reifen und reduziert den Kraftstoffverbrauch, während gleichzeitig die Betriebskosten erheblich gesenkt werden. Darüber hinaus verringert CTIS von Raytech Unterbrechungen im Zusammenhang mit Reifenfehlfunktionen, wie Beispielsweise kleinere Punktierungen, Lecks oder gar ein Festsitzen im Schlamm.

1
2
3
4
5
6
1
PCU
2
Display
3
Rad Ventil
4
Rad Ventil
5
Rad Ventil
6
Rad Ventil

CTIS Display

und Bedienteil

  • Das Display ist für den Fahrer leicht zugänglichen auf der Instrumententafel montiert. Der Fahrer kann es nach Bedarf anpassen.
  • Die Überwachung des eingestellten Wertes erfolgt automatisch über das CTIS.
  • Auf Anfrage kann zusätzlich eine akustische Geschwindigkeitswarnung integriert werden.
  • Es ist auch möglich, diese Anzeige direkt in das vorhandene Dashboard zu integrieren.
1
2
3
4
5
6
7
1
Stomschalter

Ein / Aus

2
Clean

Reinigt die Radventile

3
Emerg

Einstellung für den Notfall

4
Street

Druckeinstellung für den Betrieb auf Straßen

5
Off Road

Druckeinstellung für den Betrieb im Gelände

6
Sand

Druckeinstellung für den Betrieb auf Sand

7
Display

Display mit den programierten standard Funktionen: Gewähltes Gelände (Straße/Offroad/Sand),
Reifen Druck für das jeweilige Gelände; Geschwindigkeitswarnung

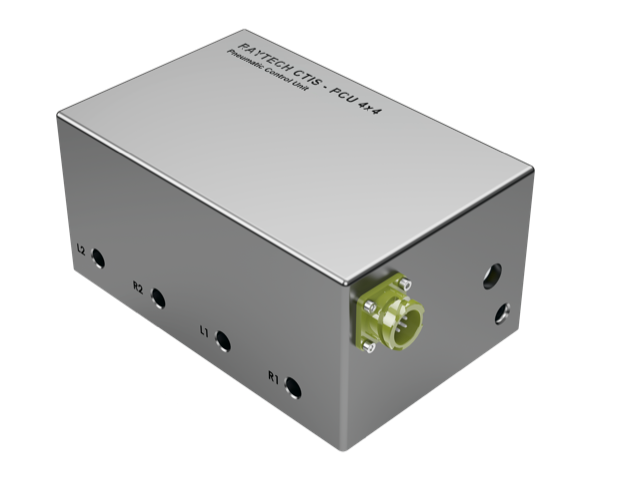

CTIS PCU

  • Die pneumatische Steuereinheit sendet Informationen an das Display und regelt den Reifendruck entsprechend der individuellen Einstellung.
  • Neueste Kommunikations- standards

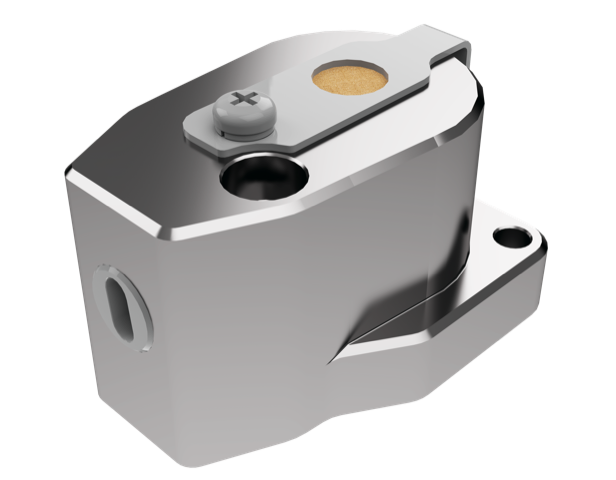

CTIS Radventil

  • Das Radventil schließt den jeweiligen Reifen luftdicht ab, so dass das eigentliche System während der Fahrt drucklos bleibt.
  • Sobald das System unter Druck steht, öffnen sich die Dichtungen automatisch und die Reifen können befüllt werden.
  • Natürlich ist es auch möglich, den Reifendruck zu senken. Die PCU legt dafür einen Unterdruck an das Radventil, so dass die Dichtung des Ventils öffnet und die Luft direkt an die Umgebung abgibt.

CTIS Funktionalität der Radventile

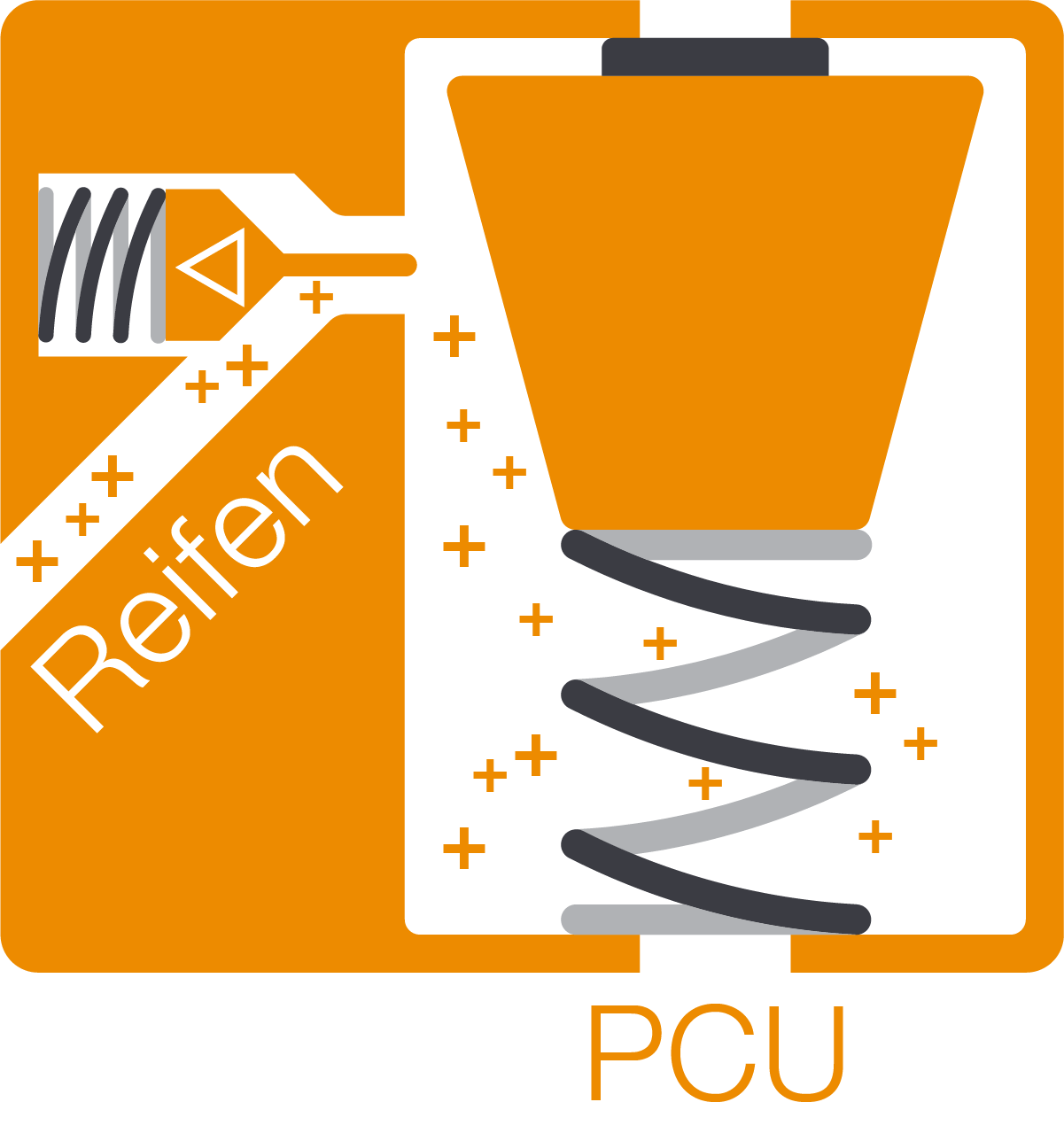

Befüllung

Die PCU pumpt Luft in die Radventile, wodurch das innere Ventil unter Druck geöffnet und der Reifen aufgepumpt wird.

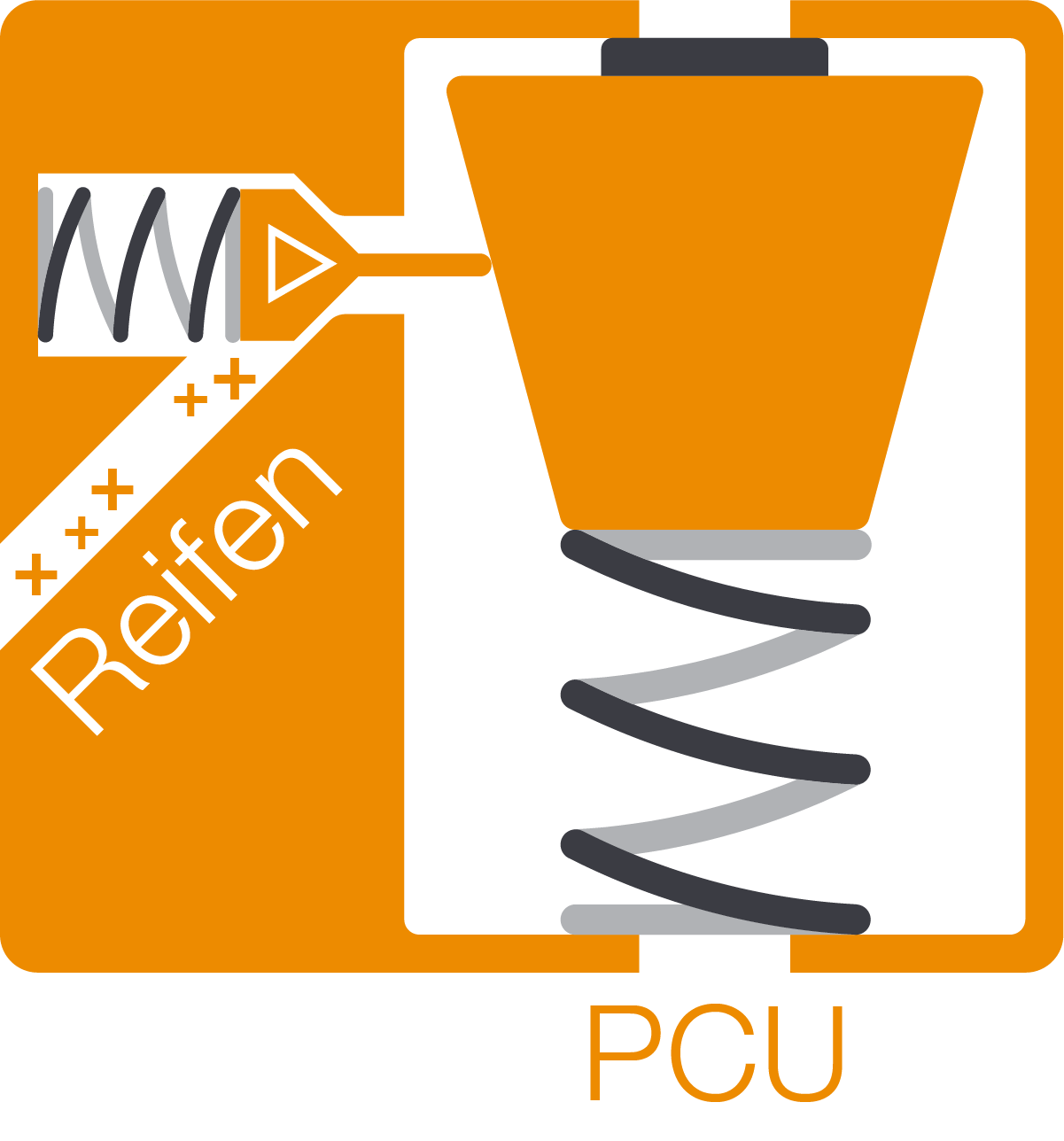

Betrieb

Sobald der gewünschte Reifendruck erreicht ist, lässt die PCU den Überdruck ab und das Ventil schließt sich automatisch. Dadurch wird das System während des Betriebs drucklos gemacht.

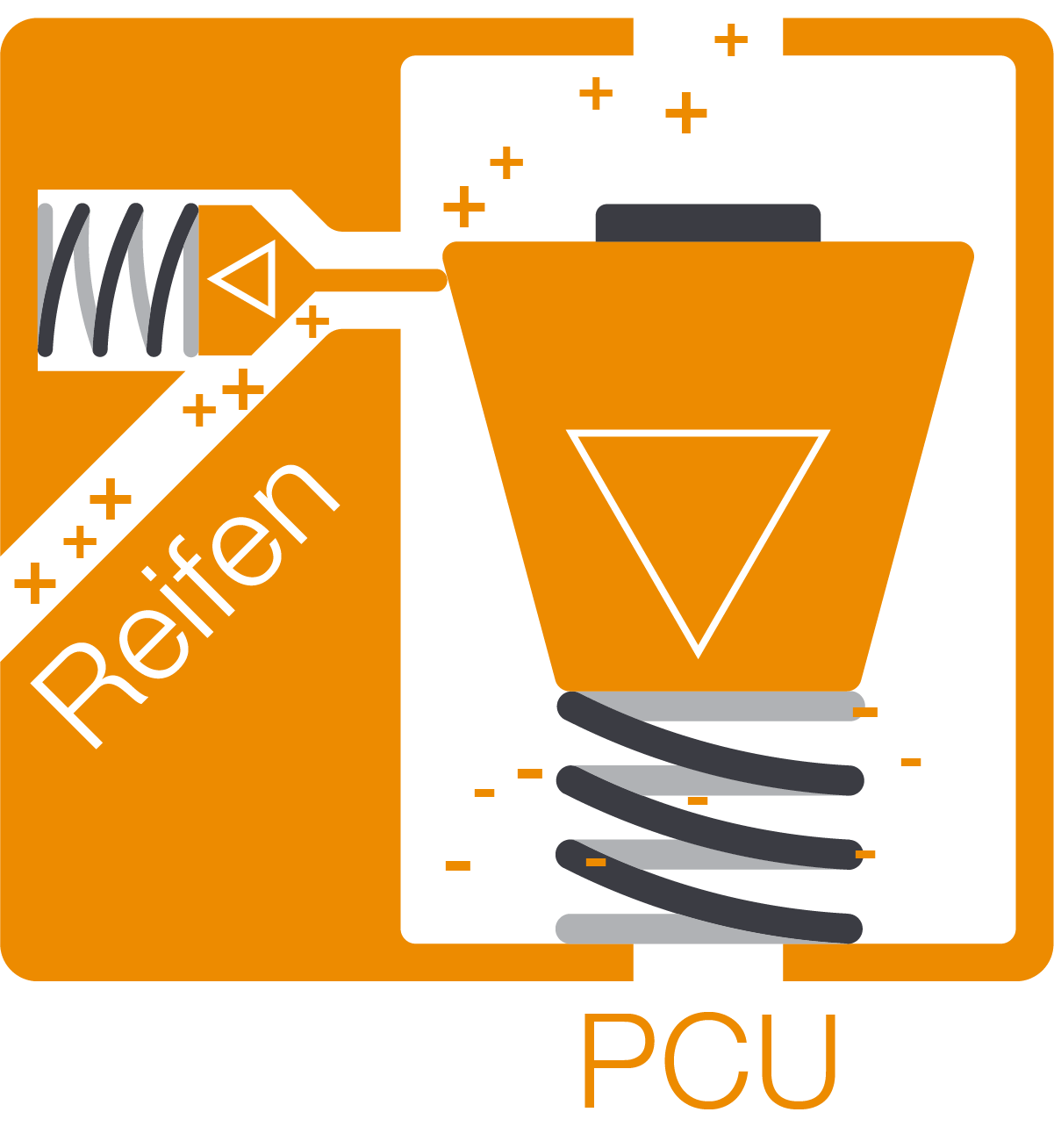

Entleerung

Zum Entlüften übt das Gerät einen Unterdruck aus. Dadurch wird der Kolben nach unten gezogen und das innere Ventil geöffnet.
Die komprimierte Luft kann sofort in die Umgebung abgelassen werden.

Raytech’s CTIS einzigartige Wettbewerbsvorteile

  • Variabler Einstellbereich ohne Einschränkungen zwischen 0,5 – 12,0 bar
  • Sicherheit durch unser druckloses System zwischen Kompressor und Ventilen im Fahrmodus
  • Zusätzliches Sicherheitsmerkmal durch innovative Ventile mit Kolben anstelle von Membranen
    KEINE ERMÜDUNGSERSCHEINUNGEN, ODER VERBRENNEN VON MEMBRANEN

Vorteile des CTIS

  • Besserer Grip & Mobilität
  • Weniger Lecks und Längere Lebensdauer der Reifen,
  • Verbesserter Transportkomfort
  • Niedrigere Betriebskosten
  • Warnt den Fahrer vor möglichen Reifenproblemen
  • Höhere Geschwindigkeiten in unebenem Gelände
  • Geringere strukturelle Belastung des Antriebs
  • Verbesserte Kraftstoffeffizienz auf allen Straßen
  • Verbesserte Fahrqualität und Fahrstabilität
  • Komplette Konstruktion und Installation von Ventilen, PCUs, Kabelbäumen und Display (J1939)
  • Aus einer Hand
  • Weltweite Kundenbetreuung.
Kontaktieren Sie uns

Laden Sie Ihre Batterien, nicht die Ihres Fahrzeuges

Standzeiten von bis zu 450 Tage ohne nachladen!

RayBAT

Intormationen
Produkte
Handbuch
Kontakt

Informationen und Vorteile

Lange StandzeitKapazitätPerfekt für KurzstreckenVolle KontrolleFederleichtLebensdauerEinfach Sicher
ZurückWeiter

LANGE STANDZEIT

1 Jahr ohne Energieverlust

Ein kalter Winter, eine lange Reise, eine übervolle Garage oder fehlende Ersatzteile. Es gibt zahlreiche Gründe, weshalb Sie Ihr Fahrzeug eine längere Zeit nicht bewegen, doch es soll niemals an Ihrer Batterie scheitern!

RayBATs können je nach Modell bis zu einem Jahr stehen, ohne dass ein Nachladen erforderlich ist. Ideal für den Einsatz in Ihrem Oldtimer, aber auch Wohnmobil, Motorboot und sogar Ihrem Motorrad.

Zusätzlich ist eine RayBAT intelligent. Sollten Sie versehentlich das Licht brennen lassen, oder andere Verbraucher Strom von Ihrer Batterie ziehen, wird sich die Batterie ab einem kritischen Grenzwert selbstständig deaktivieren, um einen späteren Motorstart zu ermöglichen.

  • RayBAT 450
    • 150 Tage Standzeit
    • 7 Tage nach aktiviertem Selbstschutz
  • RayBAT 750
    • 300 Tage Standzeit
    • 10 Tage nach aktiviertem Selbstschutz
  • RayBAT 1050
    • 450 Tage Standzeit
    • 14 Tage nach aktiviertem Selbstschutz

DA STECKT MEHR DRINNEN

Dank stabiler Spannungsabgabe

Die nominale Kapazität einer RayBAT erscheint auf den ersten Blick zwar gering und der Vergleich zu wesentlich größeren Blei-Säure-Batterien mag verwirren, dennoch ist eine LiFePO4-RayBAT ein vollwertiger Ersatz.
Denn die abgegebene Spannung einer Blei-Säure-Batterie sinkt mit dem Ladestand, dadurch schalten sich die Verbraucher bereits vorzeitig ab, obwohl die Batterie noch einen Ladestand von 60-50% aufweist.
Dagegen ist die Spannungsabgabe einer RayBAT bis zum letzten Augenblick sehr gleichmäßig, dadurch ersetzt eine RayBAT eine bis zu 3 mal so starke Blei-Säure-Batterie ohne Probleme.

PERFEKT FÜR KURZSTRECKEN

Die chemischen Prozesse einer LiFePO4 Batterie sind vernachlässigbar kurz, dadurch wird die Batterie sofort nach dem Starten bereits wieder geladen. Die Energie, die Sie für den Startvorgang benötigen, ist bereits nach 2 Minuten fahrt zurück gewonnen. Eine vollständig entladene RayBAT ist bereits nach 15-19 Minuten vollständig wieder aufgeladen, wohingegen konventionelle Blei-Säure-Batterien mindestens 20 Minuten benötigen, bis diese überhaupt Energie speichern.
Gerade bei Fahrzeugen die regelmäßig nur sehr kurze Strecken zurück legen, ist eine RayBAT ideal und übertrifft die Lebensdauer einer Blei-Säure-Batterien um ein Vielfaches.

VOLLE KONTROLLE

Dank Gratis App

Die kabellose Schnittstelle der Batterie ermöglicht eine genaue Aufzeichnung und Auswertung der Telemetrie.

Zusätzlich erkennt die Batterie automatisch längere Standzeiten und trennt dabei die Versorgung der Verbraucher. Dadurch wird die Batterie vor einer weiteren Entladung geschützt und ein späterer Motorstart bleibt weiterhin möglich. Dies verlängert die Standzeit und die Lebensdauer.

Ein intelligenter Kill-Operation-Switch trennt mittels APP vollständig die RayBat vom Fahrzeug bei Überlastung. Das System ermöglicht außerdem einen aktiven Diebstahlschutz. Dabei werden die kleineren Abnehmer weiterhin versorgt. Der Diebstahlschutz ist vollkommen in der Batterie integriert und kann nicht mit einem Draht überbrückt werden! Sie könnten provokant den Schlüssel stecken lassen und gehen, denn welcher Dieb trägt schon eine Ersatzbatterie mit sich?

FEDERLEICHT

Die RayBAT kommt aus dem Motorsport, wo jedes Gramm zählt. Aufgrund der speziellen Bauart der RayBAT mit ihrer potenten LiFePO4-Technologie, kommt das System mit lediglich 20% des Gewichts einer konventionellen Autobatterie aus.

3-5x

Lebensdauer

Je nach angeschlossener Peripherie und Ihrem Nutzungsverhalten, liegt die Lebensdauer der RayBAT bei der drei bis fünfachen Zeit im vergleich zu regulären Autobatterien. Eine RayBAT ist auf eine Lebensdauer von 10 bis 20 Jahren konzipiert und wird entsprechend sorgfältig produziert.

Dies ermöglicht wesentlich mehr Ladezyklen.

Sobald Sie Ihre RayBAT registireren, erhalten Sie ab dem Lieferdatum eine fünfjährige Garantie auf Ihre Batterie.

EINFACH SICHER

Dank LiFePO4-Technologie

Die LiFePO4-Technologie einer RayBAT ist absolut sicher. Von den Zellen selbst geht keine Gefahr aus.
Wir empfehlen absolut nicht, Ihre RayBat mit einem Messer aufzuschlitzen, aber sollte es Ihnen doch passieren, werden Sie direkt enttäuscht sein, wie wenig dabei geschieht.
Das Schreckgespenst einer explodierenden Batterie ist damit vom Tisch.
PerformanceStarterbatterienVersorgerbatterienMotorrad6 VoltZubehör
ZurückWeiter

RayBAT 450P

1.709,24€

Exklusive 20% MwSt: 1.424,37€

RayBAT 450P

In den Warenkorb

Details

  • Für 2 bis 4 Zylinder*
  • Bis 2,5l Hubraum*
  • 1,4kg Eigengewicht
  • 182/156/100 mm [l/b/h] inklusive Halterahmen
  • 149/123/100 mm [l/b/h] exklusive Halterahmen
  • 450A Startstrom
  • 25 bis 35 Ah Pb-EQ
  • 7,5 Ah Nennkapazität
  • 150 Tage Standzeit
  • 7 Tage Reststandzeit
  • 13,2V Nominalspannung
  • 15,2V Maximalspannung
  • -20 bis +80°C Einsatztemperatur
  • Drei bis fünffache Lebensdauer im Vergleich zu gewöhnlichen Batterien*
  • Konform gemäß: 2001/95/EG, 2011/65/EU, 2006/66/EG, 2008/104/EU, UN38.3

*Abhängig von Art der Nutzung, Setup und der angeschlossenen Peripherie

Einbaumaß

RayBAT 750P

1.964,37€

Exklusive 20% MwSt: 1.636,97€

RayBAT 750P

In den Warenkorb

Details

  • Für 4 bis 8 Zylinder*
  • Bis 4l Hubraum*
  • 2,0kg Eigengewicht
  • 182/156/100 mm [l/b/h] inklusive Halterahmen
  • 149/123/100 mm [l/b/h] exklusive Halterahmen
  • 750A Startstrom
  • 35 bis 50 Ah Pb-EQ
  • 12,5 Ah Nennkapazität
  • 300 Tage Standzeit
  • 10 Tage Reststandzeit
  • 13,2V Nominalspannung
  • 15,2V Maximalspannung
  • -20 bis +80°C Einsatztemperatur
  • Drei bis fünffache Lebensdauer im Vergleich zu gewöhnlichen Batterien*
  • Konform gemäß: 2001/95/EG, 2011/65/EU, 2006/66/EG, 2008/104/EU, UN38.3

*Abhängig von Art der Nutzung, Setup und der angeschlossenen Peripherie

Einbaumaß

RayBAT 1050P

2.515,97€

Exklusive 20% MwSt: 2.096,64€

RayBAT 1050P

In den Warenkorb

Details

  • Für 8 bis 12 Zylinder*
  • Über 4,0l Hubraum*
  • 2,8kg Eigengewicht
  • 234/156/100 mm [l/b/h] inklusive Halterahmen
  • 202/123/100 mm [l/b/h] exklusive Halterahmen
  • 1050A Startstrom
  • 50 bis 65 Ah Pb-EQ
  • 17,5 Ah Nennkapazität
  • 450 Tage Standzeit
  • 14 Tage Reststandzeit
  • 13,2V Nominalspannung
  • 15,2V Maximalspannung
  • -20 bis +80°C Einsatztemperatur
  • Drei bis fünffache Lebensdauer im Vergleich zu gewöhnlichen Batterien*
  • Konform gemäß: 2001/95/EG, 2011/65/EU, 2006/66/EG, 2008/104/EU, UN38.3

*Abhängig von Art der Nutzung, Setup und der angeschlossenen Peripherie

Einbaumaß

RayBAT Orange
RayBAT Black
RayBAT Vintage

RayBAT Orange

Das kleine Energiebündel, das einem ins Auge springt.

RayBAT 450

995€

Exklusive 20% MwSt: 829,17€

RayBAT 450A

In den Warenkorb

Details

  • Für 2 bis 4 Zylinder*
  • Bis 2,5l Hubraum*
  • 1,4kg Eigengewicht
  • 182/156/100 mm [l/b/h] inklusive Halterahmen
  • 149/123/100 mm [l/b/h] exklusive Halterahmen
  • 450A Startstrom
  • 25 bis 35 Ah Pb-EQ
  • 7,5 Ah Nennkapazität
  • 150 Tage Standzeit
  • 7 Tage Reststandzeit
  • 13,2V Nominalspannung
  • 15,2V Maximalspannung
  • -20 bis +80°C Einsatztemperatur
  • Drei bis fünffache Lebensdauer im Vergleich zu gewöhnlichen Batterien*

*Abhängig von Art der Nutzung, Setup und der angeschlossenen Peripherie

Einbaumaß

RayBAT 750

1.258,49€

Exklusive 20% MwSt: 1.048,74€

RayBAT 750

In den Warenkorb

Details

  • Für 4 bis 8 Zylinder*
  • Bis 4l Hubraum*
  • 2,0kg Eigengewicht
  • 182/156/100 mm [l/b/h] inklusive Halterahmen
  • 149/123/100 mm [l/b/h] exklusive Halterahmen
  • 750A Startstrom
  • 35 bis 50 Ah Pb-EQ
  • 12,5 Ah Nennkapazität
  • 300 Tage Standzeit
  • 10 Tage Reststandzeit
  • 13,2V Nominalspannung
  • 15,2V Maximalspannung
  • -20 bis +80°C Einsatztemperatur
  • Drei bis fünffache Lebensdauer im Vergleich zu gewöhnlichen Batterien*

*Abhängig von Art der Nutzung, Setup und der angeschlossenen Peripherie

Einbaumaß

RayBAT 1050

1.810,08€

Exklusive 20% MwSt: 1.508,40€

RayBAT 1050

In den Warenkorb

Details

  • Für 8 bis 12 Zylinder*
  • Über 4,0l Hubraum*
  • 2,8kg Eigengewicht
  • 234/156/100 mm [l/b/h] inklusive Halterahmen
  • 202/123/100 mm [l/b/h] exklusive Halterahmen
  • 1050A Startstrom
  • 50 bis 65 Ah Pb-EQ
  • 17,5 Ah Nennkapazität
  • 450 Tage Standzeit
  • 14 Tage Reststandzeit
  • 13,2V Nominalspannung
  • 15,2V Maximalspannung
  • -20 bis +80°C Einsatztemperatur
  • Drei bis fünffache Lebensdauer im Vergleich zu gewöhnlichen Batterien*

*Abhängig von Art der Nutzung, Setup und der angeschlossenen Peripherie

Einbaumaß

RayBAT Black

Understatement trifft Exklusivität

RayBAT 750 Black

1.384,00€

Exklusive 20% MwSt: 1.153,33€

RayBAT 750 Black

In den Warenkorb

Details

  • Streng auf 10 Exemplare limitiert
  • Für 4 bis 8 Zylinder*
  • Bis 4l Hubraum*
  • 2,0kg Eigengewicht
  • 182/156/100 mm [l/b/h] inklusive Halterahmen
  • 149/123/100 mm [l/b/h] exklusive Halterahmen
  • 750A Startstrom
  • 35 bis 50 Ah Pb-EQ
  • 12,5 Ah Nennkapazität
  • 300 Tage Standzeit
  • 10 Tage Reststandzeit
  • 13,2V Nominalspannung
  • 15,2V Maximalspannung
  • -20 bis +80°C Einsatztemperatur
  • Drei bis fünffache Lebensdauer im Vergleich zu gewöhnlichen Batterien*

*Abhängig von Art der Nutzung, Setup und der angeschlossenen Peripherie

Einbaumaß

RayBAT 1050 Black

1.991,00€

Exklusive 20% MwSt: 1.659,17€

RayBAT 1050 Black

In den Warenkorb

Details

  • Streng auf 5 Exemplare limitiert
  • Für 8 bis 12 Zylinder*
  • Über 4,0l Hubraum*
  • 2,8kg Eigengewicht
  • 234/156/100 mm [l/b/h] inklusive Halterahmen
  • 202/123/100 mm [l/b/h] exklusive Halterahmen
  • 1050A Startstrom
  • 50 bis 65 Ah Pb-EQ
  • 17,5 Ah Nennkapazität
  • 450 Tage Standzeit
  • 14 Tage Reststandzeit
  • 13,2V Nominalspannung
  • 15,2V Maximalspannung
  • -20 bis +80°C Einsatztemperatur
  • Drei bis fünffache Lebensdauer im Vergleich zu gewöhnlichen Batterien*

*Abhängig von Art der Nutzung, Setup und der angeschlossenen Peripherie

Einbaumaß

RayBAT Vintage Edition

Wenn jedes Teil stimmen muss

RayBAT 450 Vintage

995€

Exklusive 20% MwSt: 829,17€

RayBAT 450A Vintage

In den Warenkorb

Details

  • Gehäuse aus Polyamid
  • Für 2 bis 4 Zylinder*
  • Bis 2,5l Hubraum*
  • 2,26kg Eigengewicht
  • 278/175/226 mm [l/b/h] inklusive Pole
  • 450A Startstrom
  • 25 bis 35 Ah Pb-EQ
  • 7,5 Ah Nennkapazität
  • 150 Tage Standzeit
  • 7 Tage Reststandzeit
  • 13,2V Nominalspannung
  • 15,2V Maximalspannung
  • -20 bis +80°C Einsatztemperatur
  • Drei bis fünffache Lebensdauer im Vergleich zu gewöhnlichen Batterien*

*Abhängig von Art der Nutzung, Setup und der angeschlossenen Peripherie

Einbaumaß

RayBAT 750 Vintage

1.258,49€

Exklusive 20% MwSt: 1.048,74€

RayBAT 750 Vintage

In den Warenkorb

Details

  • Gehäuse aus Polyamid
  • Für 4 bis 8 Zylinder*
  • Bis 4l Hubraum*
  • 2,86kg Eigengewicht
  • 278/175/226 mm [l/b/h] inklusive Pole
  • 750A Startstrom
  • 35 bis 50 Ah Pb-EQ
  • 12,5 Ah Nennkapazität
  • 300 Tage Standzeit
  • 10 Tage Reststandzeit
  • 13,2V Nominalspannung
  • 15,2V Maximalspannung
  • -20 bis +80°C Einsatztemperatur
  • Drei bis fünffache Lebensdauer im Vergleich zu gewöhnlichen Batterien*

*Abhängig von Art der Nutzung, Setup und der angeschlossenen Peripherie

Einbaumaß

Werden Sie ein Trendsetter

Vorserie verfügbar

Man sollte annehmen, dass bei großen Fahrzeugen das Gewicht unwichtig sei, aber alle die ein Wohnmobil ihr eigen nennen, werden wohl ein Lied davon singen können, wie sehr sie auf die Zuladung achten müssen.
Wir wollen Ihnen eine Sorge nehmen und bieten daher 100 Ah Blei-Äquivalent mit lediglich 5,9 kg an
Weitere größen im extravaganten 3D-Druck Gehäuse sind aktuell in der Entwicklung, aber auch der Kauf der Vorserie birgt kein Risiko. Die verbaute Elektronik ist ident mit jener unserer Starterbatterien und ist zuverlässig erprobt. Wir haben die Batterien Lagernd und können sie Ihnen sofort zuschicken.

RayBAT V100

1.810,080€

Exklusive 20% MwSt: 1.508,40€

RayBAT V100

In den Warenkorb
  • 5,9kg Eigengewicht
  • 335/175/190 mm [l/b/h] inklusive Halterahmen
  • 1800 Startstrom
  • 50 bis 100 Ah Pb-EQ
  • 40 Ah Nennkapazität
  • 12,8V Nominalspannung
  • 15,2V Maximalspannung
  • -20 bis +60°C Einsatztemperatur
  • Selbstentladung <5% pro Monat
  • Drei bis fünffache Lebensdauer im Vergleich zu gewöhnlichen Batterien*

*Abhängig von Art der Nutzung, Setup und der angeschlossenen Peripherie

Adapterplatte

98,00€

Exklusive 20% MwSt: 81,67€

OEM Adapterplatte

In den Warenkorb
Als praktische Ergänzung empfehlen wir die Universaladapterplatte für Ihre RayBAT. Passend für jede Batteriehalterung gibt sie trotz ihres geringen Gewichts von 440 Gramm (inklusive Schrauben) sicheren Halt für Ihre RayBAT

RayBATcharger LB100I

Ladegerät

175,00€

Exklusive 20% MwSt: 145,84€

RBC LB100I

In den Warenkorb
Sollten Sie Ihre Batterie wirklich an ihre Grenzen führen wollen, empfehlen wir unser RayBATchargerLB100I. Das Ladegerät ist speziell auf die LiFePO4-Technologie der RayBAT kalibriert und garantiert eine möglichst lange Lebensdauer der RayBAT.

Ihre Liebe mag ein Ende finden, aber Ihre Batterie wird überdauern! | RayBAT

Leckage Erkennung

Leckagewarn- und Ortungssystem TraceTek

Das TraceTek-System ist ein Leckagewarn- und Ortungssystem und wird zur Erkennung von Flüssigkeitsleckagen eingesetzt.

Mit Hilfe einer Sensorleitung und den dazugehörigen Auswerteeinheiten können Kontaminationen mit verschiedensten Flüssigkeiten erkannt und metergenau geortet werden. Der Einsatz ist besonders wichtig, wenn Sie den zu überwachenden Bereich nicht einsehen können, wie zum Beispiel in Doppelböden (Reinräume, Serverräume) oder Rohrtrassen in abgehängten Decken.
Zur Erkennung von Ölleckagen wird es auch parallel zu erdverlegten Pipelines und zur Tanküberwachung eingesetzt.

Der unbegrenzte Einsatzbereich, das individuelle Verlegschema und die hohe Flexibilität des TraceTek-Systems ermöglichen einem Anwender, eine schnelle und saubere Überwachung – wie einfach oder kompliziert die Anforderungen auch sein mögen.
Ob sie nun ein simples Alarmsystem für einen einzelnen Raum oder ein weit verzweigtes Warn- und Ortungssystem für ein großes Areal benötigen – es steht für nahezu jede Anforderung ein entsprechendes TraceTek-System zur Verfügung.

TTSIM
Einsatzbereich
Katalog
Produkte und Daten
Kontakt

Vermeiden Sie jedes Risiko. Finden Sie Lecks, bevor diese Sie finden!

Kleinste Flüssigkeitsmengen können Ausfallzeiten, Störungen und kostspielige Schäden verursachen. Warum sollten Sie diese Unannehmlichkeiten auf sich nehmen, wenn die Möglichkeit einer großflächigen Überwachung besteht? Auch sehr kleine Lecks erfordern in der Regel einen erheblichen Aufwand an Reingung und Reparatur. Die TraceTek–Technologie erfasst Leckagen an Ort und Stelle und lokalisiert exakt ihre Positionen, so können Sie den Schaden begrenzen, bevor er sich ausweitet. TraceTek Leckagewarn- und Ortungssysteme haben ihre Zuverlässigkeit bereits in Telekommunikationszentren, Haustechnikzentralen, Verwaltungs- und Wirtschaftsinstitutionen, Bibliotheken, Krankenhäusern, Archiven und Museen unter Beweis gestellt.

Punktsensoren

Punktsensoren erkennen noch keine Leckage …

… wo TraceTek längst Alarm geschlagen hat.

Warum flächendeckende Überwachung?

Bei punktueller Überwachung muss die austretende Flüssigkeit einen Sensor erreichen, um Alarm auszulösen. Daher kann sich eine Leckage unter ungünstigen Umständen beachtlich ausbreiten, bevor sie überhaupt einen Punktsensor erreicht.

Bei TraceTek hingegen, wird die Flüssigkeit erkannt, sobald sie das Sensorkabel an einer beliebigen Stelle berührt.

Die Verlegung des Kabels in unmittelbarer Nähe potentieller Gefahrenherde stellt sicher, dass Lecks noch frühzeitiger erfasst werden. Die Ortungseinheit TTDM zeigt die Entfernung zur undichten Stelle an, sodass sofort effektive Gegenmaßnahmen eingeleitet werden können.

Das TraceTek Leckagewarn- und Ortungssystem erkennt das Leck sofort vor Ort, ein Alarm ertönt und auf dem Display erscheint der exakte Schadensort. Durch den Verlegeplan — der Teil des Lieferumfangs ist — sehen Sie den Leckageort.

ZurückWeiter
12345678910111213

Anwendungsgebiete

ServerräumeMuseenGebäudetechnikIndustrie und Chemie
ZurückWeiter

Rechenzentren und Serverräume

In Computerräumen wird das Sensorkabel in der Nähe von sanitären Anlagen, Wasserrohren, Klimaanlagen und anderen Risikoquellen schleifenförmig im Doppelboden verlegt.

Netzwerke

Netzwerk-Server sind häufig in Räumen untergebracht, die nur unzureichend geschützt sind. Um Leckageschäden vorzubeugen, wird das Sensorkabel in Doppelböden und oder Auffangrinnen unterhalb von Rohrtrassen verlegt.

Telefonzentralen

Das TraceTek-Sensorkabel schützt Telefonsysteme, wenn es unterhalb von Wasserrohren sowie entlang der Randleisten des Raumes installiert wird. Undichte Stellen lassen sich auf diese Weise frühzeitig erfassen und beheben, bevor eine Störung eintritt.

Gallerien und Museen

Welchen Gefahren Ihre Kostbarkeiten auch ausgesetzt sein mögen — das TraceTek- System kann als einfaches
Warn- oder weiterverzweigtes Ortungssystem ausgelegt werden.

Kellerräume

TraceTek sorgt für eine ständige Überwachung unbeaufsichtigter Bereiche, wie zum Beispiel Lagerräume im Keller, die durch deckenmontierte Wasserrohre, Sickerwasser oder Überflutungen gefährdet sind. Eine frühzeitige Warnung kann größeres Unheil verhindern.

Archive mit Sprinkleranlagen

Das TraceTek-Sensorkabel wird in einer Auffangrinne unter den Rohren der Sprinkleranlage verlegt. Aufgrund der direkten Überwachung der Wasserrohre lassen sich undichte Stellen sofort erkennen

Heizungs– und Klimaanlagen

Das TraceTek–Sensorkabel eignet sich hervorragend zur Überwachung von Wasserbetriebenen Heizungs-
und Klimaanlagen.
Sobald eine undichte Stelle erkannt wird, kann das System über den Relaiskontakt die Wasserzufuhr absperren und verhindert so, kostspielige Schäden in Ihrem Büro.

Schächte

Undichte Bereiche in Versorgungs- schächten können Schäden in mehreren Stockwerken verursachen, ohne dass die Ursache sofort ersichtlich ist.
TraceTek bietet flexible Verlege- möglichkeiten, sodass auch weit voneinander entfernt liegende Räume mit Hilfe von T–Abzweigern und Bereichsabgrenzern problemlos überwacht und erkannt werden können. Für eine frühzeitige Erkennung sorgen die Sensorkabel in allen Stockwerken — die Ortungseinheit stellt die genaue Position der Leckage dar.

Technikräume

TraceTek–Systeme sorgen in unbewachten Kellern und Technikräumen rund um die Uhr für Leckageüberwachung. Ein spezielles TraceTek–Sensorkabel wird zur Überwachung von Notstromaggregaten eingesetzt. Es reagiert auf austretende Kohlenwasserstoffe wie Diesel.

Besonders kritische Bereiche

Betreiber von Pipelines für wassergefährdende Flüssigkeiten, die durch besonders kritische Bereiche führen, sollten zusätzliche Maßnahmen zur Erfassung und Entschärfung von Leckagen in Betracht ziehen.
In den USA sind Kohlenwasserstoff–Sensorleitungen in der Norm
API 1160 als entschärfte Einrichtungen geführt.

Verbindungs- und Transferleitungen

Für Transferleistungen, bei denen das SCADA-Überwachungssystem nicht effektiv oder mit zu hohen Anschaffungskosten verbunden ist, sind TraceTek–Systeme in der Regel eine kostengünstige Alternative mit höheren Ansprechempfindlichkeiten und Alarmauslösung.

Hydranten Betankungs Systeme auf Flughäfen

TraceTek-Sensorleitungen sorgen rund um die Uhr für die Leckageüberwachung und Ortung. Die Sensorleitung wird parallel zur Kerosinpipeline im Flugvorfeld installiert. Andere Erkennungssysteme für Flughäfen basieren auf regelmäßigen Druckabfallmessungen, wobei jeder Abschnitt nur einmal alle 30 Tage kontrolliert werden kann. TraceTek liefert 24 Stunden am Tag präzise Informationen und sorgt für eine frühzeitige Erkennung.

Tankanlagen

Das Sensorkabel wird um den Lagertank oder unter deren Bodenplatte installiert, um die Tanks dauerhaft vor Leckagen zu schützen. Der schnelle Treibstoffsensor ist besonders effektiv. Er reagiert nicht auf Regenwasser und springt bei den geringsten Treibstoffmengen an.

Produkte und Daten

AuswerteeinheitenSensorenZubehör
ZurückWeiter

Klicken Sie auf das Objekt, für das entsprechende Datenblatt.

Sofern vorhanden

Folgen Sie einem manuell hinzugefügten Link

TTDM-128

Mit Ortung, bis zu 192 km
Sensorleitung

Folgen Sie einem manuell hinzugefügten Link

TTA-SIM

Standalone Modul,
bis zu 150 m Sensorleitung

Folgen Sie einem manuell hinzugefügten Link

TT-SIM-1

Auswertemodul
bis zu 1500 m Sensorleitung

Folgen Sie einem manuell hinzugefügten Link

TT-SIM-1A

Standalone Modul ohne Display
bis zu 150 m Sensorleitung

Folgen Sie einem manuell hinzugefügten Link

TT-SIM-2

Standalone Modul mit Display
bis zu 150 m Sensorleitung

Folgen Sie einem manuell hinzugefügten Link

TT-SIM-iServer-24D

TT-VISU

Klicken Sie auf das Objekt, für das entsprechende Datenblatt.

Sofern vorhanden

Folgen Sie einem manuell hinzugefügten Link

TT-1000

Zur Ortung von Wasser.

Folgen Sie einem manuell hinzugefügten Link

TT-1100

Hochflexibel, zur Ortung von Wasser.
Beispielsweise um Rohre.

Folgen Sie einem manuell hinzugefügten Link

TT-3000

Zur Ortung von Säuren und Laugen.

Folgen Sie einem manuell hinzugefügten Link

TT-5000

Zur Ortung von Kohlenwasserstoffen.

Folgen Sie einem manuell hinzugefügten Link

TT-5001

Zur Ortung spezieller Lösungsmittel.

TT-FFS

schneller Treibstoffsensor

Folgen Sie einem manuell hinzugefügten Link

TT-MINI-PROBE

Punktsensor

TT-FLAT PROBE

Klicken Sie auf das Objekt, für das entsprechende Datenblatt.

Sofern vorhanden

TT-MET

Endabschluss

TT-MLC

Anschlussleitung

TT-MJC

Verbindungsleitung in verschiedenen Längen

TT-MBC

T-Abzweiger

TT-WL-4.5

Bereichsabgrenzer

TTE-XAL

Externer akustischer Alarm

Folgen Sie einem manuell hinzugefügten Link

Zener-Barriere

Für Ex-Zone

TT-HDC

Befestigungsclip

TT-TAG

Kennzeichnungsschild

TT-MAP-TOOL

Prüfbürste

TT-FFS-FLOAT

Schwimmer für TT-FFS in Stahl, oder Kunststoff

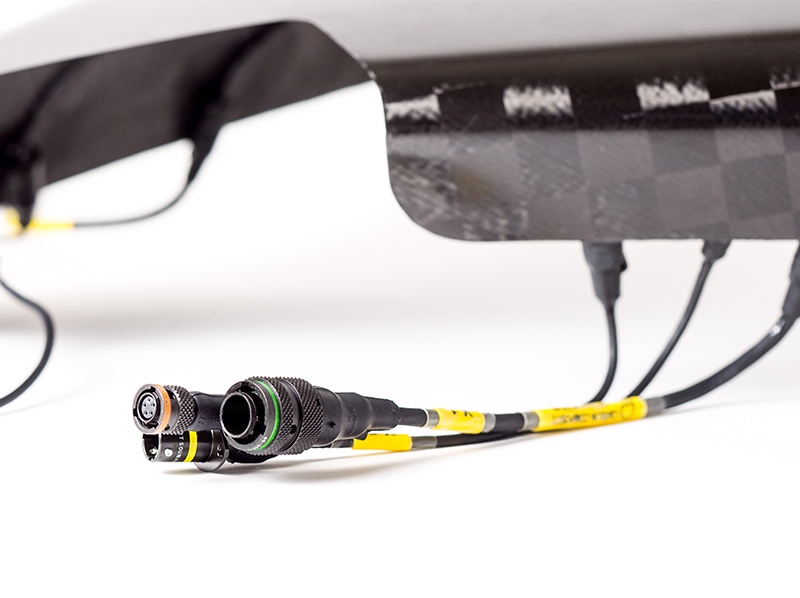

Wires in Composites

Um die Größe zu reduzieren, Gewicht zu sparen und die Zuverlässigkeit von Kabelbauminstallationen zu verbessern, bietet Raytech die Integration elektrischer Drähte in Kohlenstoffverbundstrukturen an. Diese zunächst für den Motorsport konzipierte Technologie hat sich für die Luft- und Raumfahrt gleichermaßen bewährt – und beide Branchen profitieren nun von den Ergebnissen: reduzierter Lagerbestand und verbesserte Geschwindigkeit der Montagelinie, was zu minimierten Baukosten führt.

Für Ingenieure und Designer sind die Vorteile von Wiring in Composites noch greifbarer: Bereiche, in denen die Platzierung von Drähten und Steckverbindern früher als Herausforderung galt, sind dank der innovativen Lösung von Raytech kein Problem mehr. Da außerdem der Platzbedarf von elektrischen Systemen erheblich reduziert werden kann, erhöht das Design seinen Optimierungsspielraum.

Drähte aus Verbundwerkstoffen sind modulare und strukturelle Teile, die Ihnen den Vorteil eines einfachen Austauschs und einer schnellen Reparatur bieten.

6.000 qm Lagerfläche für rasche Lieferungen

Steckverbinder

Um das Problem langer Vorlaufzeiten für Steckverbinder zu vermeiden, gründete Raytech eine eigene Steckverbindermontagelinie, die die Herstellung von MIL-D38999-, C-5015- sowie VG95234- und VG95328-Steckverbindern umfasst. Raytech liefert Rundsteckverbinder nach MIL/VG/EN-Spezifikationen von den weltweit führenden Herstellern:

ITT-Kanone | Souriau | Amphenol | Compaero

Expertise, die Ihnen dienen kann



Hauseigene Steckverbindermontage



CABLE HARNESSES TOTAL CONNECTIVITY SOLUTIONS TAILORED SOLUTIONS CONTACT US OUR SERVICES

Wiring Harnesses Technology

Geflechte

  • KONTINUIERLICHES MASCHINENÜBERFLECHTUNG VON GERADEN UND ABZWEIGENDEN KABELN

  • GEFLECHTMATERIAL: NOMEX, PA

  • SCHIRMGEFLECHTE: Cu/Sn

  • Zugelassene Technologie für die Luftfahrt-, Verteidigungs- und Transportindustrie

Kabel nach Kundendesign

  • Komponenten entsprechend der Kundenspezifikationen

  • Optimierte Schirmung

  • Unterschiedlichste Mantelmaterialien, inklusive strahlen-vernetzt und halogenfrei

  • Prototypenproduktion von 1m-10m

  • Serienproduktion beginnend bei 100m

Etikettiertechnologie

  • Laser zur Beschriftung von Leitungen (red/green)

  • Laser für Metallteile

  • Inkjet (black/white)

Lichtwellenleiter

  • Handhabung von optischen Kabeln und Steckern

  • Produktion entsprechend MIL.STD-790 und Elio req.(butt-joint)

  • Produktion von Steckverbindern mit optischen Kontakten

  • Design und Produktion von Kupfer- und Optischen-Hybridkabeln

Over-molding

  • Vollständig ausgestattete Spritzgießanlagen

  • Umspritzen von Steckern und anderen Teilen

  • Konstruktion und Herstellung von Formwerkzeugen

  • TPU, TPE, TPC, Halogenfrei

ESD Arbeitsstation

  • Herstellung und Montage von Geräten, die auf elektrostatische Entladung reagieren

  • EPA Arbeitsplätze in Übereinstimmung mit CSN EN 61340-5-1 (IEC 61340-5-1) Standard

  • Bedienung durch erfahrene zertifizierte Ingenieure

Dünner,
60% leichter
und wesentlich flexibler!

Formteile und Klebstoffe

  • Strahlenvernetzte und wärmeschrumpfende Geräte

  • EINBAUFERTIG UND AUF OPTIMALEN ABZUGSWIDERSTAND AUSGERICHTET

  • Formteile für Kabelabzweigungen und Endkappen mit und ohne Kleberbeschichtung

Testers

  • 256 bis 4,096 Testpunkte mit einer Spannung bis zu 1.500 V DC

  • DURCHGANGSPRÜFUNG UND GLEICHSTROM/WECHSELSTROM-ISOLATIONSPRÜFUNG

  • Prüfung von passiven elektronischen Bauteilen

  • Labor zur Überwachung der Crimpqualität

  • Schnitt- und Zugfestigkeitsprüfung

Maschinenausstattung

  • Schnitt- und Stripmaschinen - Pneumatisch und Hydraulisch

  • Geräte zum Bedrucken und Kennzeichnen von Drähten und Kabeln

  • Geräte zum Crimpen - manuell und vollautomatisch

  • Werkzeuge für die Verarbeitung eines breiten Sortiments von Steckverbindern

  • Thermische und Laser-Drahtabisoliermaschine

  • Thermotransfer-, Tintenstrahl- und Laserdrucker zur Kennzeichnung

  • Komplettes Angebot an militärischen und automobilen Crimp- und Verarbeitungsgeräten

Send us a mail

Nach oben scrollen
